HA-016-MC
HA-016-MC は、加熱せずに安定した電気的性能を提供する圧着端子結線を特徴とする HA ヘビーデューティ コネクタ シリーズの一種です。接合部は堅牢で、激しい振動、衝撃、高温、腐食に耐えるため、過酷な産業環境に最適です。定格 16 A で、パッケージング、テキスタイル、オートメーション、風力発電のアプリケーションに対応します。
技術仕様
仕様
ディンエン60 664/ディンエン61 984
コンタクト数
16
定格電流
16A
定格電圧
250V
定格インパルス電圧
4kV
汚染度
3
汚染度2 また
16A 230/400V 4kV 2
UL Csaに準拠した定格電圧
600V
絶縁抵抗
10以上10Ω
材料
ポリカーボネート
限界温度
-40 度 ...+125 度
UL94に準拠した可燃性
V0
機械的耐用寿命-嵌合サイクル
500以上
連絡先
材料
銅合金
表面
ハード-シルバー/ハード-ゴールドメッキ
接触抵抗
1mΩ以下
ネジ端子
ワイヤーゲージ
0.14-4.0mm²
AWG
26-12
生産プロセス
当社の高精度インサートは、合理化された 3 段階の組み立てプロセスを備えた完全自動化された生産システムによって製造されています。(1) コア ピン挿入 -。高精度ロボット位置決めを利用して、±0.01 mm の精度で導電性ピンを取り付けます。- (2) 安全な電気接続のために 2 列のネジ マトリックスを採用したワイヤ接続アセンブリ -。(3) コンポーネントを構造的に結合するためのトルク制御された固定を実装するハウジング カプセル化 -。-。この自動化されたプロセスにより、生産されるすべてのユニットで一貫した品質と精度が保証されます。
定格電流
右図は当社HA-016-MCシリーズの定格電流仕様を示しています。同等のモデルと比較すると、HA-016-MC は同一の動作条件下で中程度の電流容量を維持し、標準アプリケーション向けのバランスの取れたソリューションとして位置付けられていることがわかります。
総合展示
16ピンシリーズの側面
この製品は、正確なピン割り当てを実現するために、番号順に配列された終端チャンバーを備えています。嵌合する雄型圧着ピンは、統合された内部保持機構によって所定の位置にしっかりとロックされます。さらに、側面の金属コンポーネントとそのネジは、社内の自動機械と手動プロセスを組み合わせて組み立てられます。-
HA-016-MCのオス・メスインサート
画像は、オスとメスのインサートの一致するペアを示しています。どちらも個別の圧着ピンを使用する必要があります。側面のオフセット突起構造が極性機能となり、誤嵌合を防止します。他の接続方法と比較して、圧着端子は優れた機械的安定性と信頼性を提供します。
適合する圧着端子
銀メッキ16Aオスコンタクト
銀メッキ16Aメス
金メッキ16Aオスコンタクト
金メッキ16Aメス
試験装置と生産
直流温度上昇試験
このテストでは、負荷時の導体温度を監視して、安全な電流容量を決定します。電流が増加すると、抵抗加熱により温度が上昇し、電流容量が減少します。評価では、導体のサイズ、周囲条件、熱特性を考慮して、安全な動作限界を確立し、電気システムの過熱を防ぎます。

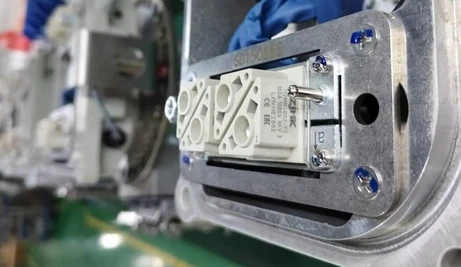

優れた品質を実現する精密な自動化
これらのネジロック インサートの製造は完全に自動化されたラインで行われ、優れた一貫性が保証されます。{0}主な手順には、±0.01 mm の精度で導電性ピンをプラスチック部品に正確に挿入することが含まれます。信頼性の高い接続を保証するために、両方のコア列のネジを自動で締め付けます。そして金属シェルとサイドプレートの最終組み立てです。この統合プロセスにより、正確な寸法と均一な高品質が保証されます。
アプリケーションシナリオ
当社の頑丈なコネクタは、ホット ランナー金型や押出システムの極端な条件に耐えるように設計されています。{0}高温、大電流、連続振動に耐えるように設計されており、汚染物質の侵入を防ぐ堅牢なシールと耐食性素材により安定した動作を維持します。{2}}同社の精密エンジニアリングにより、Harting、ILME、TE の業界標準コンポーネントとの完全な互換性が保証され、信頼性の高い電力と信号の伝送が実現され、重要なプロセスでの耐久性と運用効率が最大化されます。{4}
ホットランナー産業で>>
-耐久性の高いコネクタは、最新の印刷ラインのニューラル ハブとして機能します。1 つの標準化されたインターフェースが、ブランドに関係なくフィーダー、スタッカー、ダイカッター、検査ユニットをリンクし、シールドされた接点が電力、サーボ信号、産業用イーサネットを 100 メートル以上伝送します。-<10 ms delay. Next-generation inserts embed micro-sensors that stream temperature and resistance data via OPC UA for predictive maintenance; high-density hybrid layouts pack power, pneumatics and fiber optics into a 30 % smaller frame to serve compact presses. Halogen-free housings and silver-based plating extend service life beyond 5 000 cycles, cutting downtime and carbon footprint in compliance with twin-carbon targets.
繊維機械の中で>>
ハイパフォーマンス
信号伝送用モジュラーシリーズ
耐久性の高いコネクタは、電力、信号、データ伝送を 1 つのハウジングに統合するモジュラー設計を特徴としています。これにより、配線が簡素化され、柔軟な構成がサポートされ、産業オートメーションや印刷機械のシステム拡張が容易になります。
もっと見る
モジュラーコネクタによるキャビネットの効率の向上
キャビネットに頑丈なコネクタを適用すると、モジュラー設計が活用され、効率と柔軟性が最適化されます。-これにより、さまざまな接点タイプを組み合わせたカスタマイズされたレイアウトが可能になり、配線が高速化され、再構成が容易になり、メンテナンス手順が簡素化されます。
もっと見る
カスタマイズされた保護レベル
-耐久性の高いコネクタは、過酷な環境向けにカスタマイズされた保護レベルを可能にするモジュラー構造を備えています。この設計により、同じコネクタ フレームに異なるシール、ロック、シェルを装備できるため、湿気、塵埃、化学的腐食にさらされる用途でも信頼性の高い性能が保証されます。
もっと見る
当社について
Haoke Electric Co., Ltd. は、耐久性の高いコネクタのスペシャリストとして、卓越したエンジニアリングと精密な製造で評判を築いています。-当社の高度な自動生産設備と専任の研究開発チームにより、困難な産業環境向けにカスタマイズされた高性能コネクタ ソリューションを提供できます。-同社の品質と安全性への取り組みは、UL、CQC、CE、UKCA、EAC 認証によって証明されており、{6}}ヨーロッパとアメリカでの浸透力が高く-、国際的なリーダーとのパートナーシップを通じてそのグローバルな展開が強化されています。 Haoke は、インテリジェントな接続を実現し、産業革新を前進させる上で極めて重要です。
130+
アクティブなメンバー
83+
輸出国
20+
毎年開催される展示会
13+
長年の経験
認可された認証
よくある質問
Q:1.保証期間はどれくらいですか?
A:12ヶ月です。品質に問題がある場合は、次回のご注文までに無料で交換させていただきます。
Q:2.Harting、ILME、TE(SIBAS)と比較して、あなたの利点は何ですか?
A：当社のHDCはHarting、ILME、TE（SIBAS）を完全に置き換えることができます。以前にこれらのブランドを使用していたほとんどのクライアントは、テスト後、当社を選択します。また、当社の価格はHartingより40〜50％低いです。
Q:3.どの取引条件を受け入れることができますか?
A: 取引条件、EXW & FOB & CIF & DDP & CFR をお選びいただけます。
Q:4.納期はどれくらいですか?
A: 通常、大量注文の場合は 7 ～ 10 日かかりますが、少量の注文の場合は 1 ～ 3 日で十分です。カスタムオーダーの場合はさらにお時間がかかります。
