説明

技術的なパラメーター

製品説明

HA-016-F

HA-016 シリーズは、16 個の密に配置された接点と側面に取り付けられた接地を備えた省スペース設計-を特徴としています。左の図に示すように、これらのコネクタは銀メッキピンを使用して最適な導電率を実現します。

幅広い互換性を備えたノーブランドバージョンも用意されているこのコンパクトなソリューションは、動作の信頼性を損なうことなくスペース効率を最大化します。

20250811110600

技術仕様

仕様

ディンエン60 664/ディンエン61 984

コンタクト数

定格電流

16A

定格電圧

250V

定格インパルス電圧

4kV

汚染度

汚染度2 また

16A 230/400V 4kV 2

UL Csaに準拠した定格電圧

600V

絶縁抵抗

10以上¹⁰Ω

材料

ポリカーボネート

限界温度

-40 度 ...+125 度

UL94に準拠した可燃性

機械的耐用寿命-嵌合サイクル

500以上

連絡先

材料

銅合金

表面

硬質{0}}シルバー/硬質-金メッキ

接触抵抗

1mΩ以下

ネジ端子

ワイヤーゲージ

1.0～2.5mm²

AWG

18-14

締付トルク

0.5N・m

当社製品の利点

当社のコネクタは厳格な業界基準に従って製造されており、特殊な用途向けにオーダーメイドのエンジニアリングソリューションを提供しています。シームレスな相互運用性を実現するように設計されており、Harting、ILME、TE Connectivity の製品ラインなどの主要な業界プレーヤーとの相互互換性を維持しています。{1}製造プロセスは厳格な世界基準に準拠しており、UL、EAC、UKCA、RoHS 準拠、ISO 9001 品質管理システム認定などの複数の認証によって証明されています。- 優れたパフォーマンスと世界的な規制の受け入れを保証します。

電流容量

温度と電流-の関係

HA-016 シリーズの動作電流は周囲温度によって変化します - 温度が高くなると電流容量が低くなります。これは当社独自の HA-016-F サブシリーズにも当てはまり、同じ温度依存性能特性に従います。

コンパクトなピンレイアウトの影響

当社はCNCルーター、ネスティングCNCマシン、CNCプラズマ切断機、レーザー切断機、彫刻機などの製造を専門としています。

試験装置

EDXRF 分光分析: 正確な多元素測定-

エネルギー分散型 X- 線蛍光分析計

EDXRF (エネルギー分散型蛍光 X-) 分光計は、高精度の分析および検出デバイスです。-非破壊、迅速かつ正確な機能により、工業検査や科学研究の分野で重要な役割を果たしています。この装置は、ナトリウム (Na) からウラン (U) までの複数元素をカバーする検出範囲で、固体、粉末、液体などのさまざまな形状のサンプルの多元素同期分析を実現します。-品質管理の面では、EDXRF 分光計は材料成分の含有量を正確に測定し、不純物元素を特定し、製品が関連する業界標準に準拠していることを確認できます。研究開発の分野において、このデバイスは、新材料の開発とプロセスの最適化のための信頼性の高い部品データのサポートを提供します。シンプルな操作と迅速な分析により、現代の工業生産や科学研究において不可欠な分析ツールとなっています。

製品の総合的な視点

プラスチック部分の材質

SABIC の PC は、要求の厳しい産業用途向けに、堅牢、耐熱性 (125 度)、難燃性 (UL94 V-0) のコネクタインサートを提供します。{0}{2}

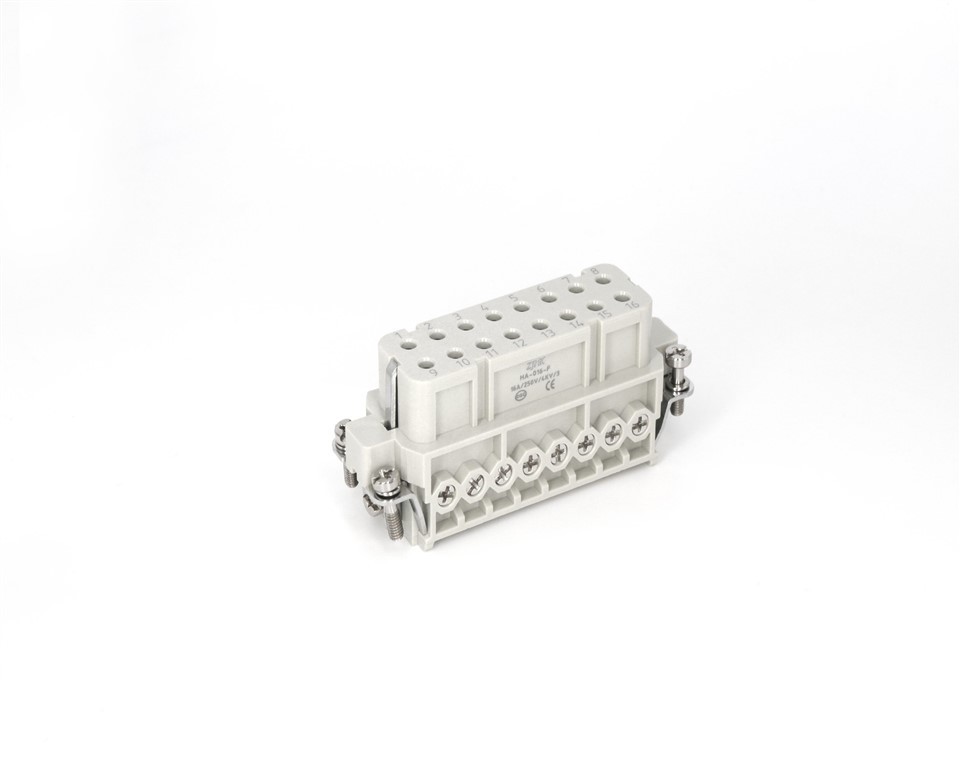

便利な配線方法

16- ピンのネジ端子インサート、下から配線されており、1 ～ 2.5 平方ミリメートルの配線ゲージが可能です。

直流温度上昇試験

高精度の DC 温度上昇テスト: 方法と応用

導体通電容量評価システムは、包括的な熱分析を通じて最大安全動作電流を正確に決定します。{0}高精度の 0-5000A DC 電源 (精度 ±0.5%) と 16 チャンネルの温度モニタリングを備え、負荷がかかった導体のリアルタイムの熱プロファイリングを実行します。このシステムには、過電流、過電圧、過熱に対する三重保護が組み込まれています。<10ms response. IEC60512-5-2 compliant testing includes thermal cycling (-40°C to +125°C), corrosion resistance and mechanical stress validation. Designed for electrical components evaluation, it automatically generates standardized test reports for certification purposes.

幅広い用途

上海 Jwell 機械工房の協力プロジェクト-

繊維機械

耐久性の高いコネクタは、繊維/印刷業界で信頼性の高い電力/信号伝送を保証し、高電流容量、IP68 保護、耐振動性を備えており、過酷な環境でのダウンタイムを削減します。{0}

風力発電

電力、制御、その他のサブシステム用のプラグアンドプレイモジュールに加えて、トラクションシステムや信号システム用の信頼性の高い接続を提供し、極端な環境の要求にも対応します。--

輸送鉄道

HAOKE ELECTRIC は、風力発電用の高性能-高耐久-コネクタを提供し、クリーンエネルギーシステムの信頼性を高め、ライフサイクルコストを削減します。
