製品説明

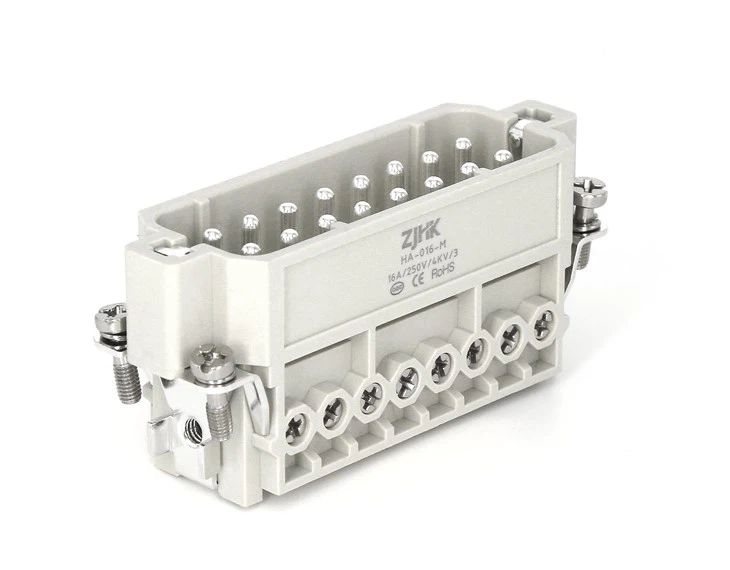

HA-016-M

HA-016 シリーズは、16 個の密に配置された接点と側面に取り付けられた接地を備えた省スペース設計-を特徴としています。左の図に示すように、これらのコネクタは銀メッキピンを使用して最適な導電率を実現します。

幅広い互換性を備えたノーブランドバージョンも用意されているこのコンパクトなソリューションは、動作の信頼性を損なうことなくスペース効率を最大化します。

技術仕様

仕様

ディンエン60 664/ディンエン61 984

コンタクト数

定格電流

16A

定格電圧

250V

定格インパルス電圧

4kV

汚染度

汚染度2 また

16A 230/400V 4kV 2

UL Csaに準拠した定格電圧

600V

絶縁抵抗

10以上¹⁰Ω

材料

ポリカーボネート

限界温度

-40 度 ...+125 度

UL94に準拠した可燃性

機械的耐用寿命-嵌合サイクル

500以上

連絡先

材料

銅合金

表面

硬質{0}}シルバー/硬質-金メッキ

接触抵抗

1mΩ以下

ネジ端子

ワイヤーゲージ

1.0～2.5mm²

AWG

18-14

締付トルク

0.5N・m

応用分野

当社の製品は、精密ホットランナー、自動化ロボット、大型建設機械など、さまざまな産業用途で幅広く利用されています。{0}} HA シリーズチップの非常にコンパクトな設計のおかげで、大幅に削減されたスペース内で効率的な電流と信号の伝送を実現でき、システム統合を最適化しながらパフォーマンスを向上させることができます。

当社製品の利点

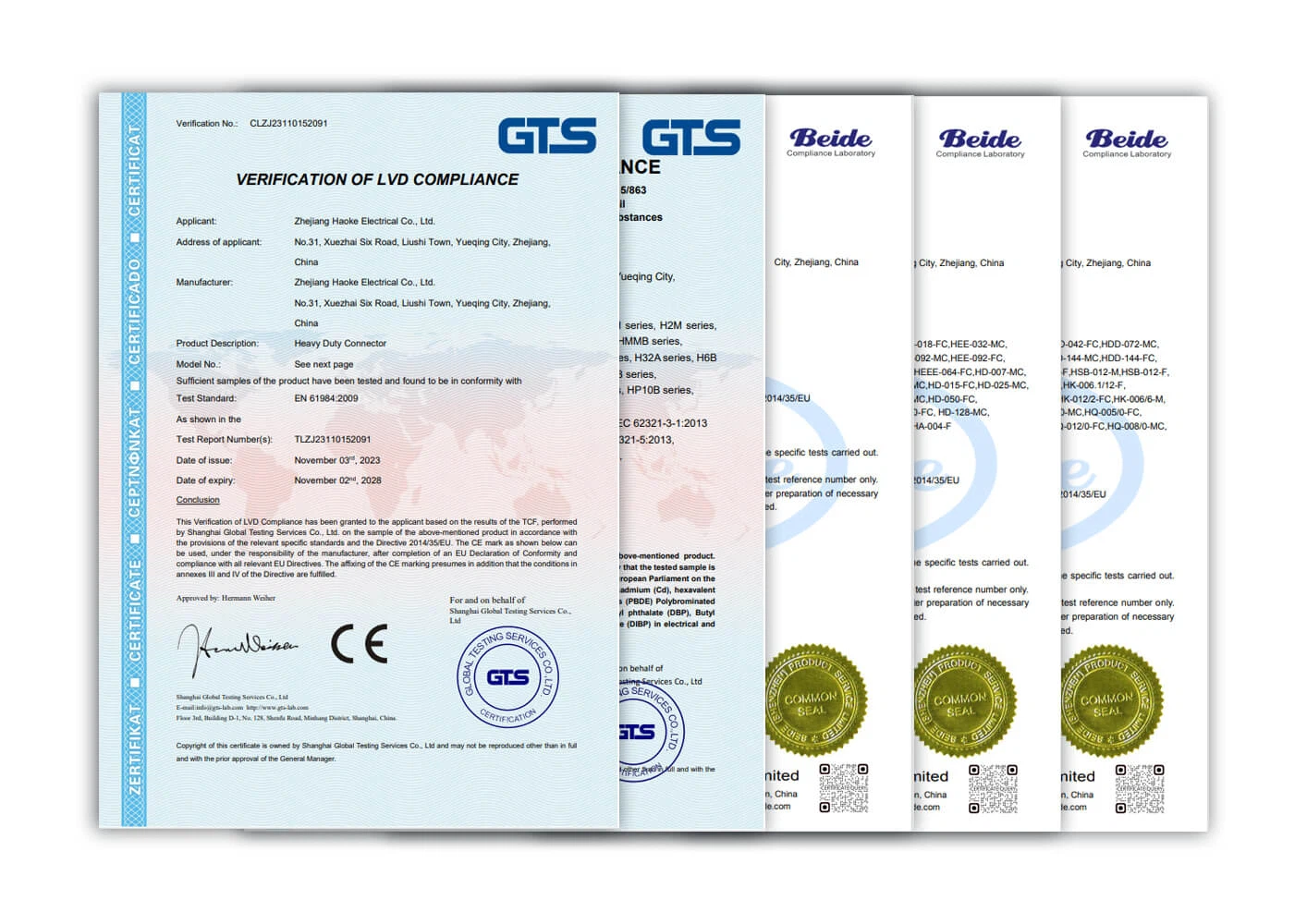

当社の製品は業界標準仕様に準拠して製造されており、特定の要件を満たすようにカスタマイズされたソリューションも専門としています。{0}これらは、Harting、ILME、TE Connectivity など、市場の幅広い主要ブランドと互換性があるように設計されています。さらに、当社の製品はUL、EAC、UKCA、RoHS、ISO 9001などの国際的に認められた認証を取得しており、優れた品質と世界的なコンプライアンスを保証しています。

電流容量

右表はHA-016の周囲温度による動作電流の変化を示しています。

動作電流

右の図は、HA-016-M シリーズの定格電流仕様を示しています。同等のモデルと比較すると、HA-016-M は同等の動作条件下でより控えめな電流定格を示します。

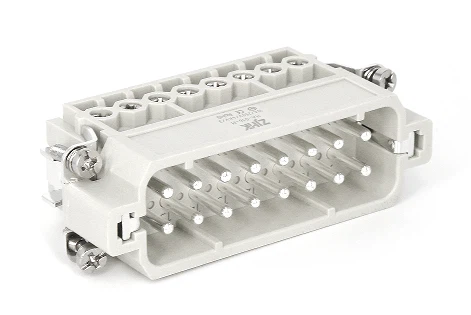

製品の総合的な視点

プラスチック部分の材質

SABIC の PC は、要求の厳しい産業用途向けに、堅牢、耐熱性 (125 度)、難燃性 (UL94 V-0) のコネクタインサートを提供します。{0}{2}

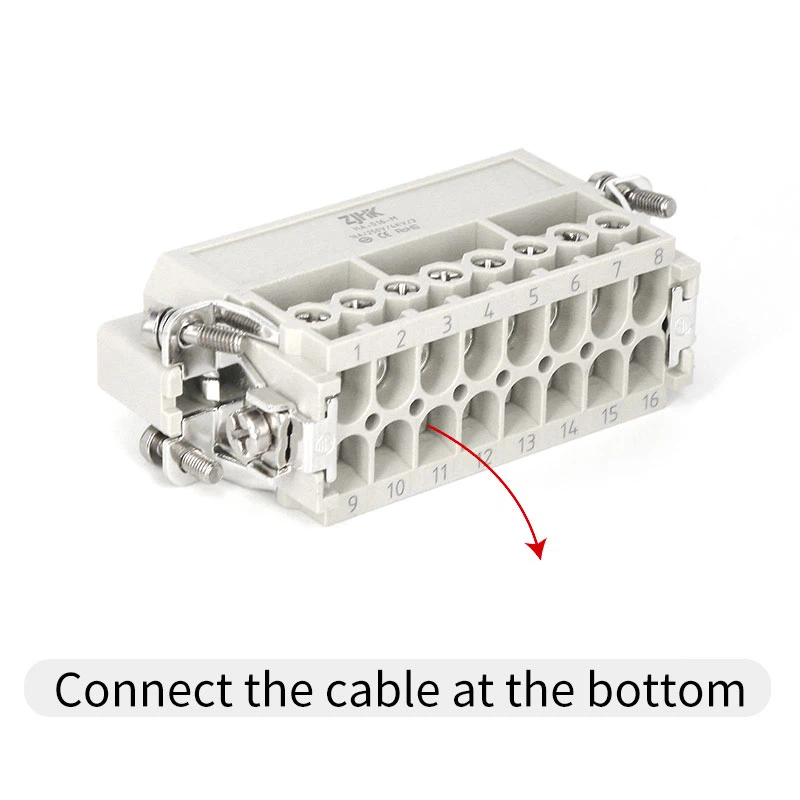

便利な配線方法

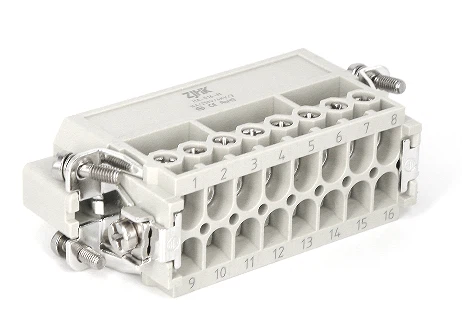

16- ピンのネジ端子インサート、下から配線されており、1 ～ 2.5 平方ミリメートルの配線ゲージが可能です。

上面図

上から見下ろすと、製品画像全体が観察できます。全体的にライトグレーです。

コネクタ1セット

Cowers 業務用清掃ロボットの着陸事例:チャイナモバイルソフトウェアパーク

試験装置

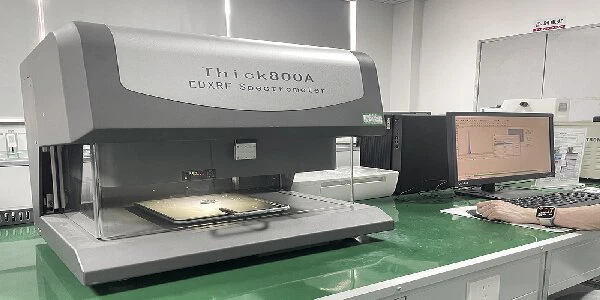

エネルギー分散型 X- 線蛍光分析計

EDXRF: -ラボ-グレードの精度による即時多元素検出

EDXRF 分光計は、環境モニタリングや工業品質管理に広く採用されている高性能分析機器です。{0}その主な用途には次の 3 つがあります。

環境保護: 土壌、水、浮遊粒子状物質中の有害な重金属 (Pb、Cd、Hg) を迅速に検出し、環境規制の遵守を確保します。

材料分析: プラスチック部品およびその他の材料の正確な組成検査

工業用試験: 工業用材料中の銅含有量と腐食生成物の正確な定量化

この非破壊検査技術は、迅速で信頼性の高い結果をもたらし、環境評価と材料の特性評価に重要なサポートを提供します。{0}

温度上昇試験

高精度の DC 温度上昇テスト: 方法と応用

この包括的な評価では、導体の特性 (サイズ、材料、熱特性)、環境条件 (周囲温度、空気の流れ)、および動作パラメータ (電流の大きさ/持続時間) を考慮しながら、負荷時の温度上昇を分析することにより、導体の安全な電流容量を決定します。

この製品は、熱サイクル（-40度から+125度）、耐食性（塩水噴霧/湿気）、機械的ストレス（振動/衝撃）、絶縁性能テストなどの厳格な検証を受けており、過酷な環境での信頼性の高い動作とIEC 60512およびMIL-STD-810規格への準拠を保証し、最終的に配送中の過熱故障を防止します。重要な電気用途向けに科学的に検証された電流定格。
