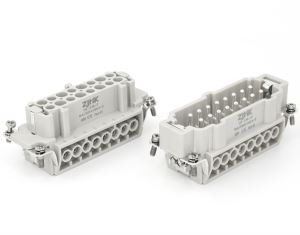

32極アプリケーション向けの堅牢なZJHK産業用角形コネクタの完全なライン。
シリーズEインサート-32極+接地
•最大16A-600V
技術データ
シリーズ | ZJHK-HE |
性別 | 男性と女性 |
ピン数 | 32+ |
ピンの総数 | 24 + PE |
接続 | ねじ |
試験電流 | 16 A |
定格電圧 | 500 V AC |
コア断面（最小） | 0.14mm² |
コア断面積（最大） | 2.5mm² |
インサートの色 | グレー |
主要連絡先（PE） | はい |
ジー | H32B |
タイプ | ソケットインサート |
特別な機能 | 継続的なマーキング1-16および17-32 |
プライマリタイプ | 長方形 |
両方の部品番号を注文する必要があります電線導体の範囲： | 26〜14 AWG |
認証 | ISO9001、CE、CCC、SGS、RoHS、UL |
ハイライトと詳細
メーカータイプの説明：HE-032-M＆F
配送
ハウジングにはコンタクトインサートが付属していません。
コメント
コンタクトインサートは、必要に応じてハウジングの上部/下部にねじ込むことができます。 接続すると、6/10/10/16/24/32/48ピンバージョンは保護クラスIP 55に適合します。 その後、シェル保護クラスIP 65および68にインストールします。
16 Aヘビーデューティー電源コネクタ用ZJHK HEインサート
HaokeのこのHEシリーズインサートは、16 Aヘビーデューティー電源コネクタアセンブリで使用するためのものです。 32ポジションのこのインサートには、最大14 AWGのワイヤサイズに対応した堅牢なネジ終端があります。 インサートは、32Bサイズの対応するHE電源コネクタコンポーネントとのみ互換性があります。
M3ネジを接続するオスインサートは、HEハウジングに簡単に組み込むことができ、安全で堅牢な頑丈な電源コネクタを形成するように組み立てられます。
機能と利点
32極のオスとメスのインサート
26 AWGから14 AWGへのネジ留め
32Bサイズのハウジングとフードに対応
16 Aおよび500 V定格
500回以上の嵌合サイクルの機械的寿命
≤3mΩの接触抵抗
これらのコネクタは、特に過酷な作業条件で使用するために特別に設計されています。 主に機械およびプラントエンジニアリングアプリケーション、MSRテクノロジー、ステージ/照明システム、および自動車産業を対象としています。 コネクタは、アルミニウムハウジングとコンタクトインサート（オスまたはメス）で作られています。
